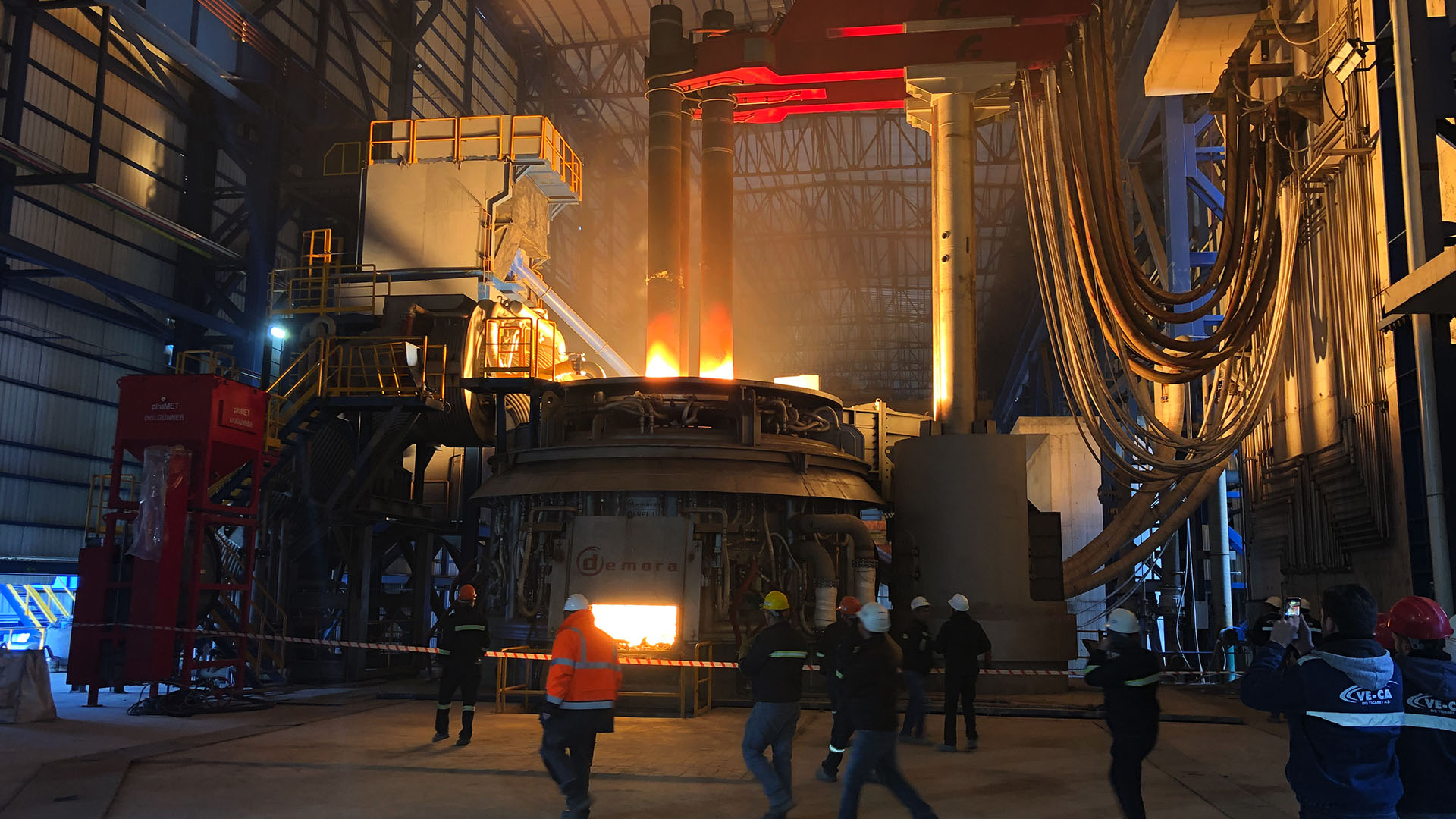

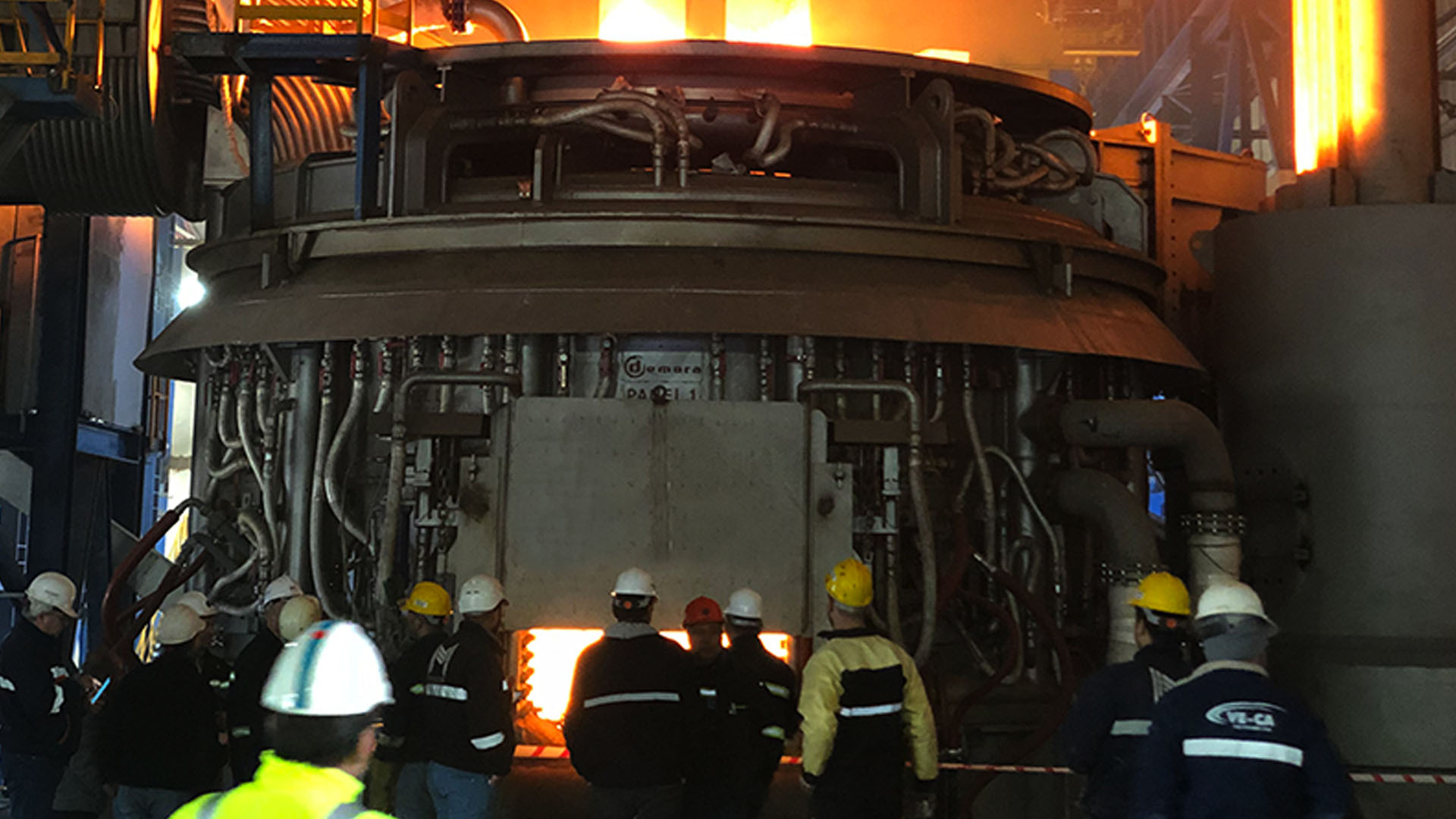

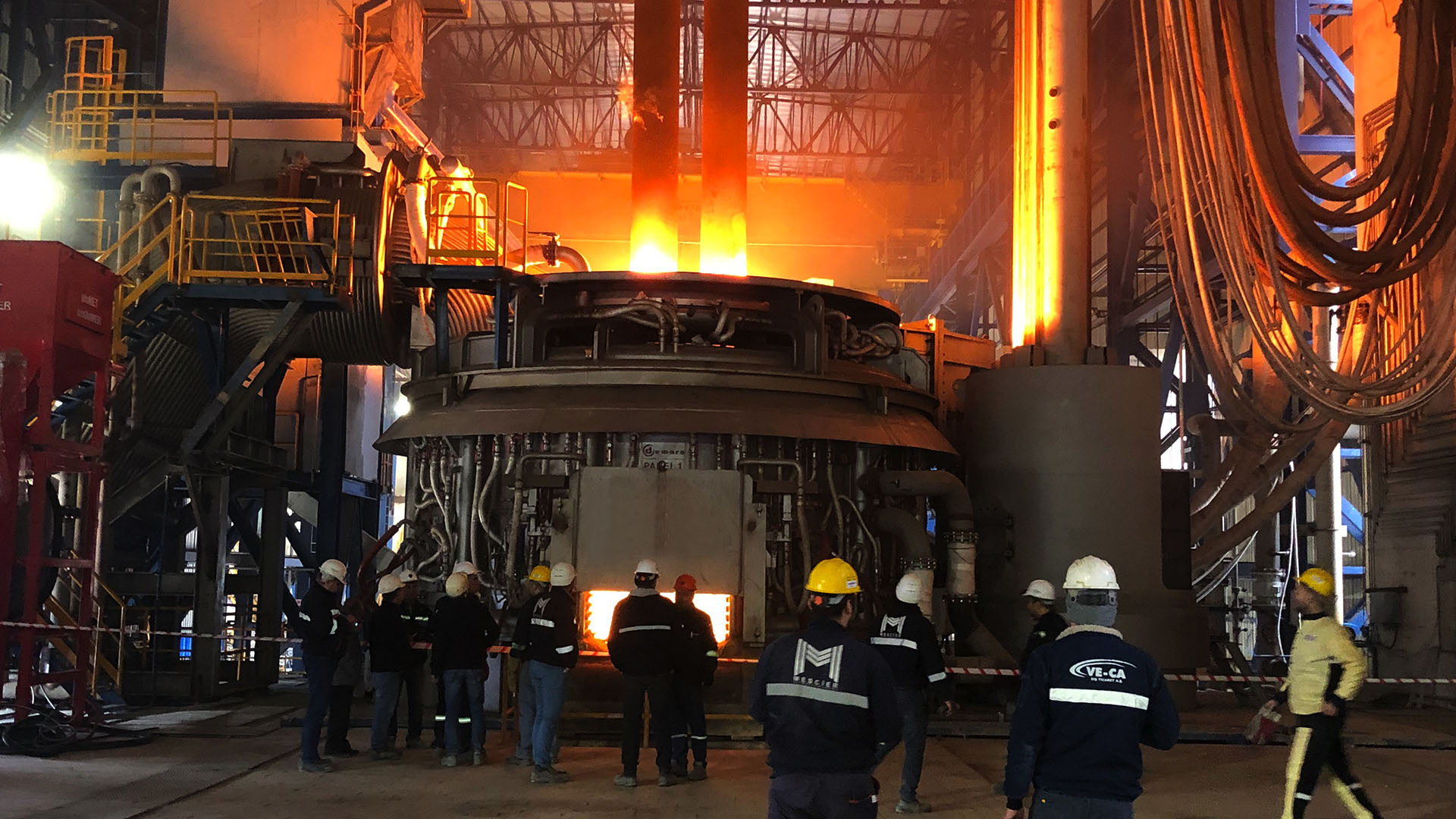

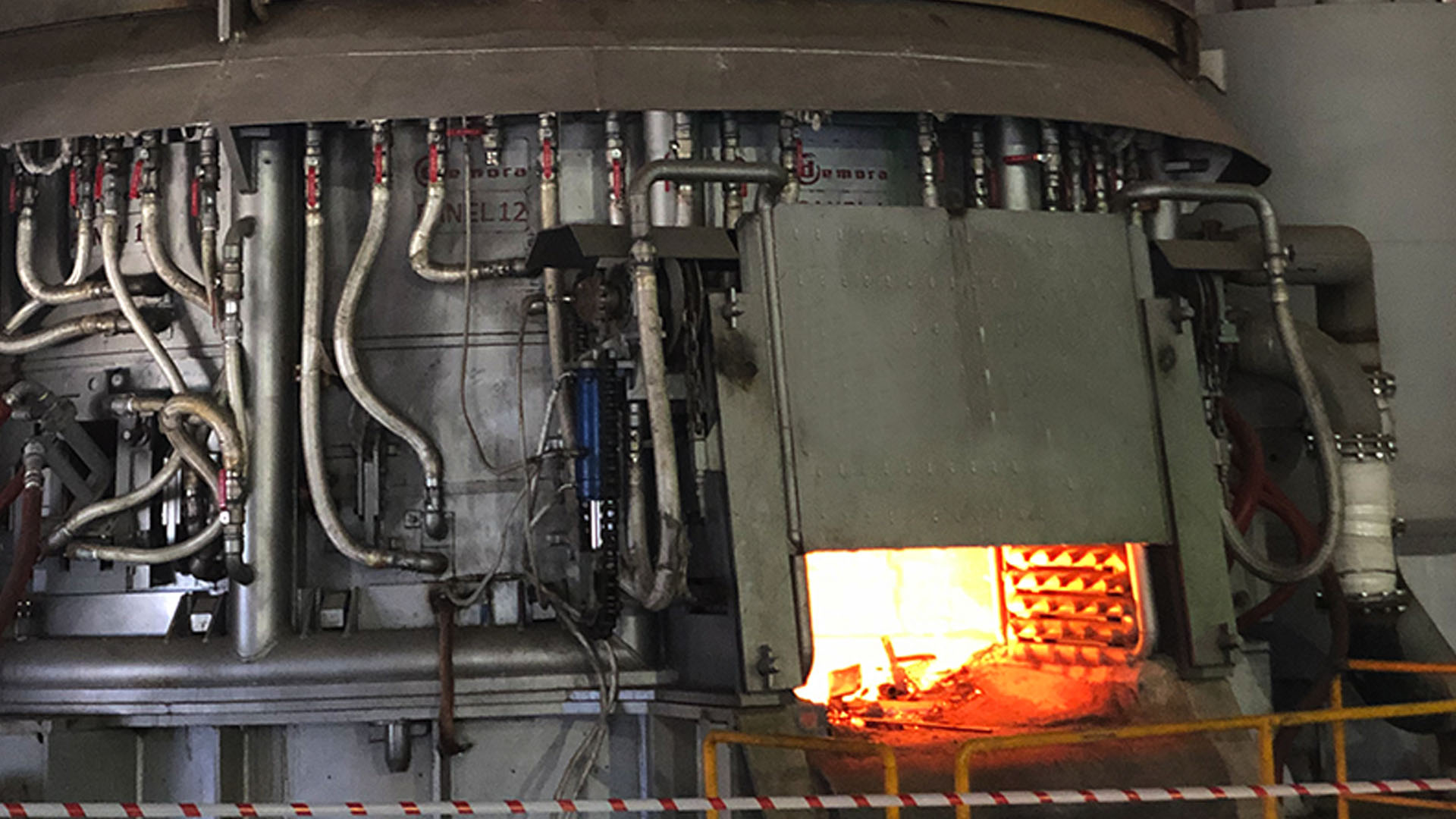

Ark Ocağı

Electrodların hareketlerinden, döküm esnasında ocağın yatay hareketlerine kadar olan tüm kontrolü hidrolik sistem ile sağlanmaktadır.

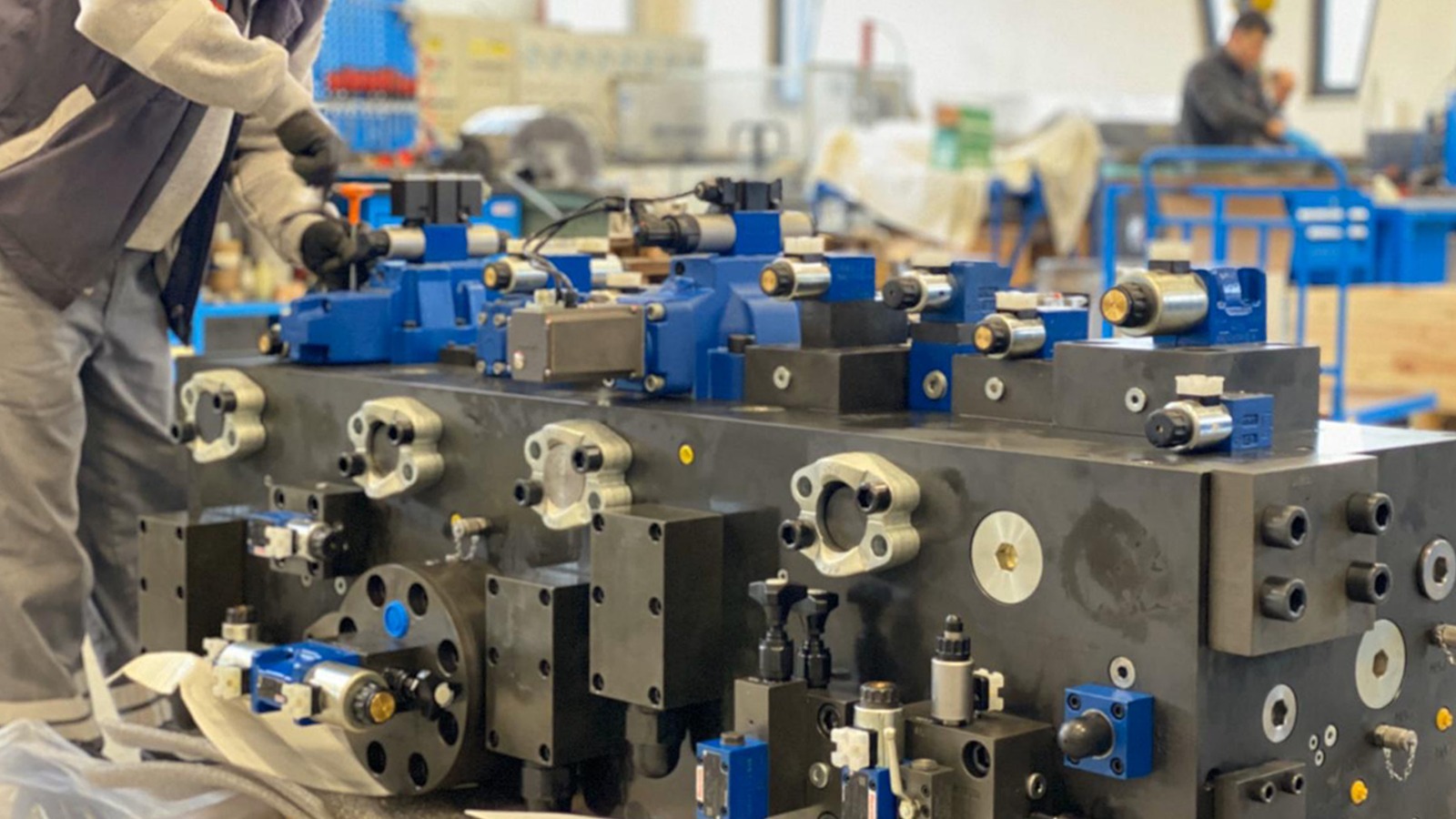

Hurda eritme işleminin yapıldığı Elektrikli Ark Ocaklarının komple hareketleri hidrolik olarak yapılmaktadır. Hidrolik Güç Ünitesi, Valf Standları, Akü Standı ve Azot Standından oluşmaktadır. Standart Ark Ocağı uygulamalarında Hidrolik sistemde 9 farklı hareket vardır. Bunlardan en önemlileri ise; Electrode Regülasyon,Tilting (Devirme), Roof Lifting (Kapak Açma) ve Gantry Swivelling (Kule Çevirme) hareketleri olarak öne çıkmaktadır.

Electrode Regülasyon silindiri ocağın içerisine girecek olan Electrodların hareketini gerçekleştirmektedir, Silindir hareketi için Rexroth yüksek hassasiyetli 4WRLE Servo valfleri kullanılmaktadır, Tilting silindiri ocağın devirme işlemini gerçekleştirmektedir.

Tilting hareketi Rexroth yüksek hassasiyetli 4WRKE Oransal valfi ile çalıştırılmaktadır. Roof Lifting (Kapak Açma) silindiri ocak kapak açma kapama işlemini gerçekleştirmektedir. Roof Lifting hareketi de Rexroth yüksek hassasiyetli 4WRKE Oransal valfi ile çalıştırılmaktadır, Gantry Swivelling (Kule Çevirme) silindiri ocak döndürme işlemini gerçekleştirmektedir.

Roof Lifting hareketi de Rexroth yüksek hassasiyetli 4WRKE Oransal valfi ile çalıştırılmaktadır. Sistemde elektrik arızalarına karşı sistemi koruma ve takviye amaçlı ROTH Akümülatör ve Azot Standı kullanılmaktadır. Dünyada projelendirilmiş değişik büyüklüklerde yaklaşık 25 Ark Ocağı Projesi Hidrolik Sistemi yapılmıştır.
