Hortum Montajı İpuçları

Hortum Montajı İpuçları

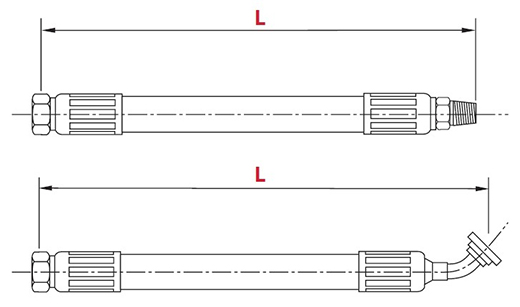

Toplam montaj uzunluğu ölçüsü şekillerde gösterildiği gibi düz rakorlarda montaj ucu, açılı rakorlarda merkez noktası referans alınarak saptanır.

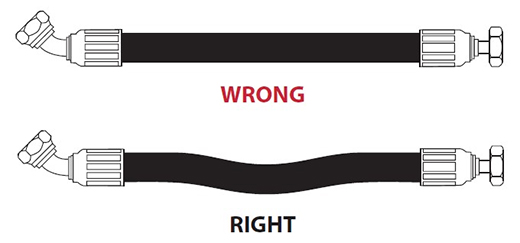

  • Hortum montajı düz olduğunda, yeterince bolluk bırakmak gerekir. Aksi hallerde hortum basınç altında iken ilk aldığı yükü direkt hortum ve rakorlara yansıtacaktır. Bu olay sık oldukça hortumun patlamasına yada rakorun metal yorgunluğuyla birlikte kırılmasına yol açabilir.
  • Yüksek basınç altında %+3 ve %-4 ‘e kadar uzunluk değişimleri gözlenir. Hortum montajında verilen oranlar baz alınarak bolluk bırakılması gerekir.

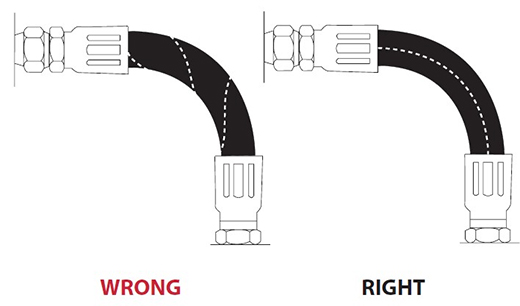

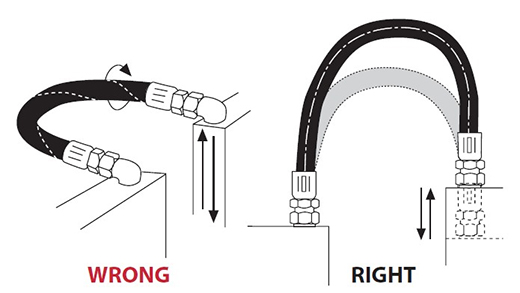

Hortum burulmasını önlemek ve minimum burkulmayı aşmamak için, Hortum hareket yönü ile aynı doğrultuda montajlanmasına dikkat edilmelidir.

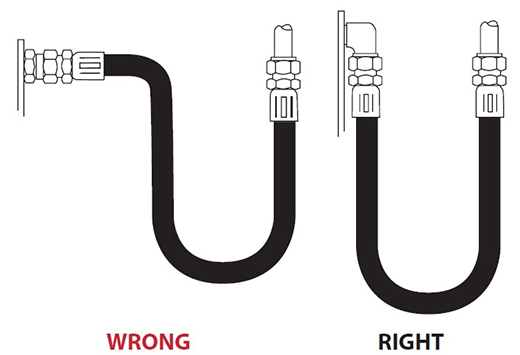

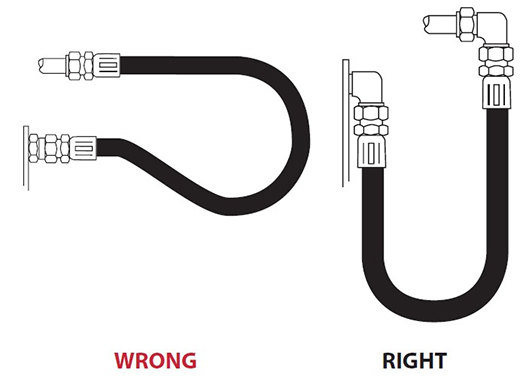

Aşırı hortum uzunluklarından kaçınmak için, 90 derece veya 45 derce rakor ya da adaptör kullanmak sorunu çözecek ve daha güzel bir görüntü oluşturacaktır.

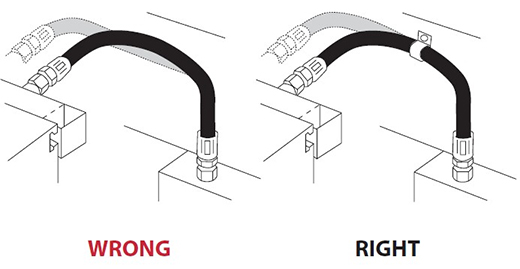

Şekilde gösterildiği gibi iki düzlem üzerinde ve hareketli çalışan hortumlarda kelepçe kullanmaya dikkat edilmelidir.

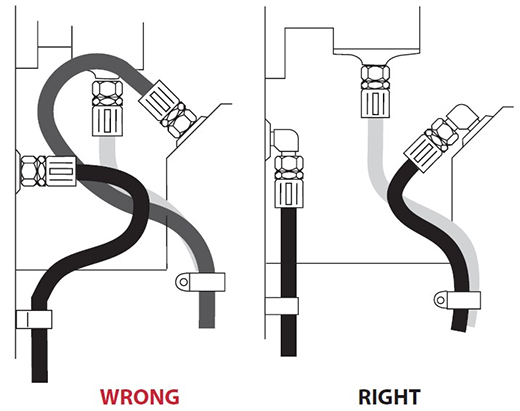

Adaptör seçimi her aşamada önemlidir. Doğru adaptör seçimi gereksiz burkulmaları önleyecektir.

Minimum burkulma yarıçapı altına düşülmesini önlemek için açılı adaptörler kullanılabilir.

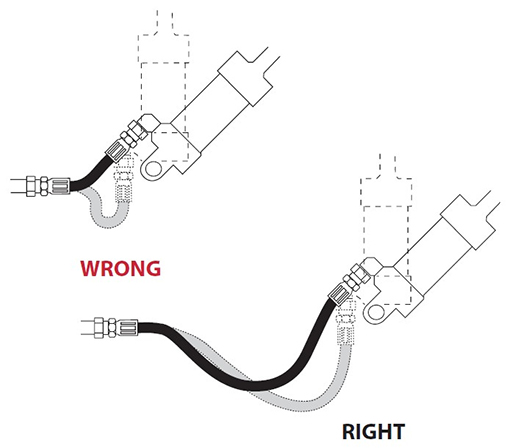

Hareketli bir sistemde hortum uzunluğu belirlerken, çalışan sistemin en uzun hareket noktası referans alınmalıdır.

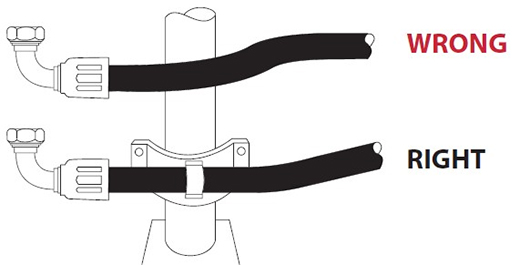

Sıcak bir yüzeye temastan korumak için şekildeki gibi bir izole elemanı kullanılabilir.

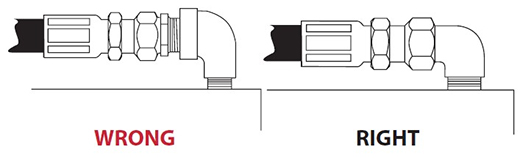

Dişli eklem sayısını uygun adaptör ve rakorlar kullanarak azaltın. Bu basınç verimini yükseltip maliyetleri düşürecektir.

Hortum asla bükülmüş bir vaziyette montaj edilmemelidir. Aksi halde Hortum basınç değeri düşer ve metal bağlantılarda gereksiz yükler oluşur.

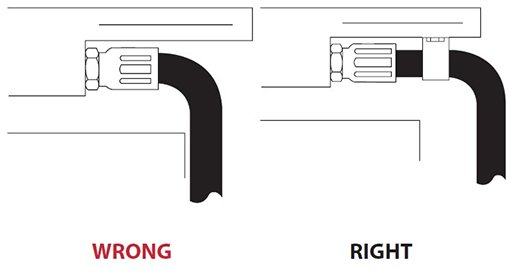

Hortum yüzeyini keskin dönüşlerden uzak tutunuz. Basıncın yaratacağı hareket, sürtünme ve kesilmelere yol açabilir. Hortum şekildeki gibi bağlanabilir.

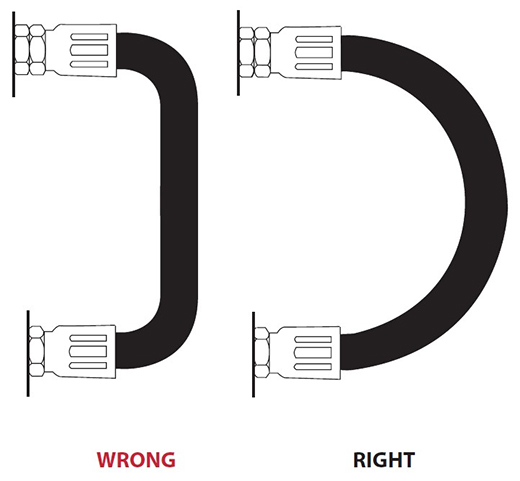

Her hortum için standart olarak belirlenmiş minimum burkulma çapının altına asla düşülmemelidir. Bu hortum ömrünü uzatacak en önemli etkenlerden biridir.

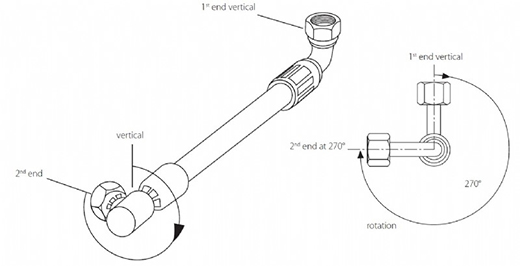

İki açılı bağlantılarda oryantasyon çok önemlidir. Şekilde de gösterildiği gibi iki bağlantı ucu arasındaki açı farklılığı saptanırken, bir uç sabitlenir diğer uç ise saat yönü baz alınarak açı farklılığı saptanır. 600 mm’e kadar olan hortumlarda tolerans +- 3°, 600 mm sonrası ise + - 5° dir.
